輕便鉆機心臟之------發動機說明書

Tanaka

TED-270PFDH

使用前請認真閱讀本說明書。

WARNING警告

從輕便鉆機發動機中排出的氣體。

使用此裝置時請佩戴護目鏡、頭罩和護耳器。

閱讀、充分理解并遵守以下安全防范措施和警告非常重要。對該裝置不小心或不當?shù)氖褂脮斐蓢乐厣踔林旅膫Α?/p>

輕便鉆機指示氣門的位置。上面的標志表示氣門關閉，下面的表示完全打開。

閱讀、理解并遵守本手冊和設備上的所有警告和說明。

輕便鉆機發動機運行時請勿觸摸鉆頭。

正確操作方法如圖：

WARNING: 警告：

這些化學品有：

?鉛基涂料中的鉛；
?硅磚、水泥及其它砌筑產品中的結晶二氧化硅；
?化學處理木材中的砷和鉻。

輕便鉆機根據您做這項工作的頻率不同，您接觸這些物質的危險程度也就不一樣。為了減少與這些化學物的接觸：在通風良好的地方工作，并使用經過檢驗的安全設備，如使用有專門的微粒過濾功能的防護口罩。

機器使用前

仔細閱讀說明書。

檢查切割設備，確認已正確安裝、調整。

啟動設備并檢查化油器調整情況。見“維護”。

Index目錄

一、部件圖片及名稱
二、警告及安全須知
三、安裝程序
四、操作步驟
五、維護
六、規格

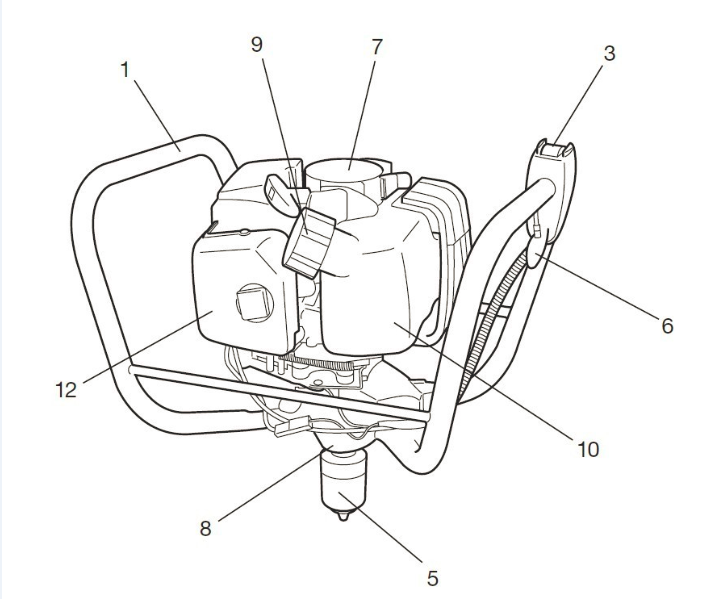

一、部件圖片及名稱

輕便鉆機由于本手冊涵蓋多種型號的產品，可能有一些圖片與您的設備圖片有差異。請使用適于您設備的說明。

 1 手柄
 2 火花塞帽
 3 點火開關
 4 消聲器
 5 卡盤裝置
 6 油門扳機
 7 反沖起動器
 8 齒輪箱
 9 油箱蓋
 10 油箱
 11 換擋桿
 12 空氣凈化器

二 輕便鉆機警告及安全須知Warnings and safety instructions

操作員的安全(如圖)

始終佩戴安全面罩或護目鏡。

始終佩戴重型長褲，靴子和手套，不要穿寬松的衣服、首飾、短褲、涼鞋或赤腳，扎住頭發使其不超過肩膀。

疲勞、生病時或飲酒、服藥后不要操作此設備/機器。

不要讓孩子或沒有經驗的人操作此設備。

佩戴護耳器。

不要在一個封閉的房間或建筑物內啟動或運行發動機，呼吸排出的廢氣會致死。

手柄上不要有油和燃料。

雙手遠離鉆探設備。

不要手持此設備的鉆探裝置。

關閉設備后，確保在放置設備前鉆具接頭已停止運行。

輕便鉆機需要長時間操作時，請時不時地休息一下，以避免患上由振動引起的白指癥。

設備/裝置安全

每次使用前檢查所有部件/裝置，更換損壞的部件。

檢查燃油是否泄漏并確保所有緊固件到位，擰緊。

設備/裝置使用前，更換破損的零件。

化油器調節時，其他人請勿靠近。

附件僅為制造商給出的使用此設備/裝置的建議。

WARNING!警告！

不要以任何方式改裝設備/裝置。不要使用該鉆探工具作它用。

燃料安全

在室外或沒有火花、火種的地方混合、傾倒燃料。

使用經過檢驗的燃料容器。

在燃料、設備/裝置附近或者在使用設備/裝置時不要吸煙或不允許吸煙。

發動機啟動前將所有泄漏的燃料擦拭干凈。

發動機啟動前將其移到離加油點至少3米遠的地方。

打開油箱蓋之前先關掉引擎。

放置設備/裝置前清空油箱，建議每次使用后都清空。如果燃料留在箱內，請確保燃料不會泄漏。

將設備/裝置和燃料放在燃料蒸汽接觸不到從熱水器、電動機或開關、火爐出來的火花、明火的地方。

WARNING!警告！

減振系統并不能保證您不會患上白指癥或腕管綜合癥。

因此，持續使用和經常使用的用戶應密切關注您的手和手指的情況。如果出現上述任何癥狀，應立即就醫。

鉆探安全

不要鉆探任何許可以外的其它材料。

每次使用前檢查將要鉆探的區域，將雜物移除。

為保護呼吸，在噴灑了殺蟲劑的區域鉆探時需戴上噴霧防護口罩。

將兒童、動物、旁觀者及助手等人隔離在危險區5米外，接近時發動機將其立即停止。

用雙手將設備/裝置持穩。

站穩腳跟，并保持平衡，手不要伸得太長。

發動機運行時，身體的各部分遠離消聲器和鉆具接頭。

維護安全Maintenance safety

按照要求的步驟維護設備/裝置。

除了化油器調整外，都是先斷開火花塞然后進行維護。

化油器調整時，請其他人等遠離。

制造商建議只使用真正的Tanaka配件。

運輸和存放Transport and storage

關閉引擎，使消聲器離開身體，用手持此設備/裝置。

在存放或用小車運輸設備/裝置前讓發動機冷卻，清空油箱并固定好該裝置。

存放設備/裝置前清空油箱，建議每次使用后都清空。如果燃料留在箱內，請確保燃料不會泄漏。

將設備/裝置放在兒童接觸不到的地方。

認真清洗和保養此設備/裝置并將其存放在干燥處。

運輸或存放前確保發動機開關已關閉。

用小車運輸設備時，套上套子或者包上毯子。

在本手冊未提及的情況下，根據常識小心使用。如果您需要幫助請與Tanaka經銷商聯系。要特別注意以下所述幾點：

WARNING! 警告！

表示如果不遵守操作說明，將很可能會導致嚴重的人身傷害或造成生命損害。
CAUTION! 注意！
